首頁 » 產品介紹 » 船舶操控台設備 »

新式多功能通用任務型操控台

  • 新式多功能通用任務型操控台
  • 新式多功能通用任務型操控台
  • 新式多功能通用任務型操控台
  • 新式多功能通用任務型操控台

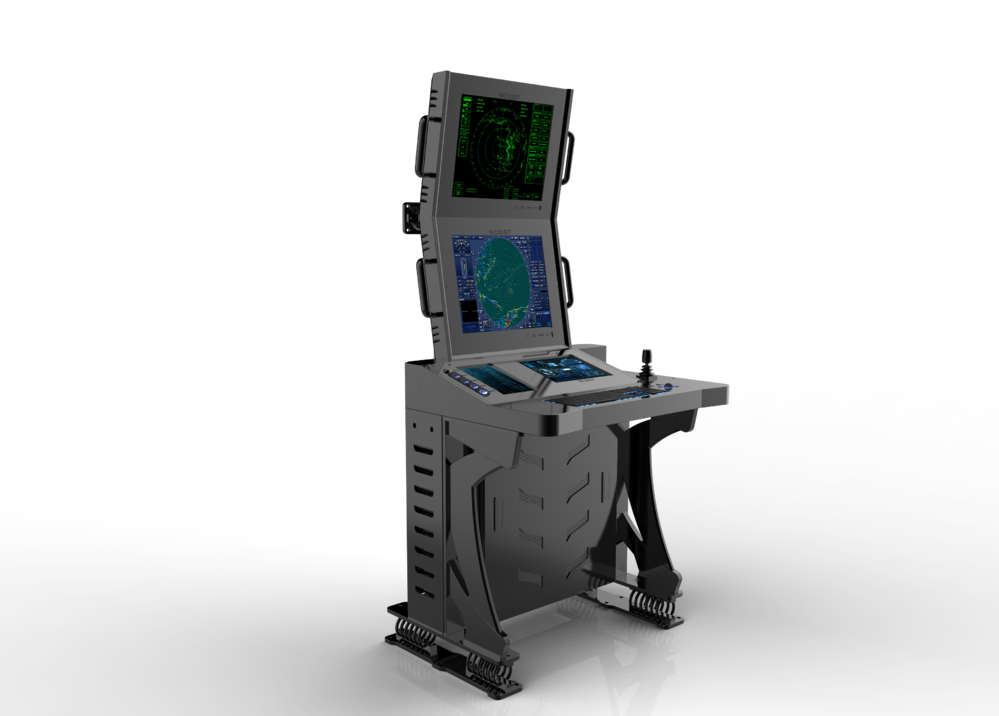

新式多功能通用任務型操控台

型號 : CM-D24
  • 產品敘述
  • 規格
•適合各式雷達、火砲、飛彈、鏈路與電戰等裝備人機操控應用。
•具開放式、一致化、網路化設計,可輕鬆支援多操控台備援。
•大量使用MIT上市公司COTS料件,後勤維保無疑慮。
•I7 6th高效無風扇電腦搭配19”(或24”)觸碰螢幕使用,共2組。
•上電腦螢幕組預設支援視訊語音軟體、RVP/情資及專用網路。
•上電腦螢幕組具外接耳麥外接孔設計,支援頭戴式耳麥應用。
•下電腦螢幕組預設支援戰情與RVP/情資軟體及專用網路。
•下電腦螢幕組具內建擴音喇叭設計,支援警示聲響等應用。
•支援下螢幕畫面視訊串流轉換輸出設計,視訊監控簡易化。
•支援下電腦螢幕組軟體讀取控制實體按鍵與鑰匙開關應用。
•下電腦螢幕組可搭配10.1”、12.1”觸碰電腦整合運作戰情系統。
•操作介面具3組軌跡球、搖桿、觸碰板等模組更換設計。
•內建背光式鍵盤支援常規與維護操作使用。
•內建雙戰情、RVP/情資、視訊語音4種獨立網路交換器。
•模組化組裝設計,可支援現地拆裝不受狹小通道搬運限制。

新式多功能通用任務型操控台CM-D24



硬體名稱

硬體規格

介面規格

1. 操控單元

12.1”觸控螢幕電腦*1

(軟體按鍵顯控用)

-  CPU:I5 4th

-  RAM:8G

-  Resolution: 1024x768

-  12.1”Touch screen

Ethernet*2



10.1”觸控螢幕電腦*1

(軟體按鍵顯控用)

-  CPU: Celeron N2930

-  RAM:8G

-  Resolution: 1280x800

-  10.1”Touch screen

Ethernet*2



背光式鍵盤



USB



擴音喇叭



Audio



PIO網路控制器及帶燈實體開關

(往復式按鍵*2、旋鈕式開關*1、鑰匙開關*1、燈光蜂鳴器*1]

可供重大操作與警示用

Ethernet

PIO



預留三個指向性裝置安裝孔位,可任意搭配以下三種裝置:



    軌跡球*2

    (預設上下畫面操作各一)

三按鍵軌跡球

USB



    搖桿(可選配)

雙按鍵搖桿

USB



    觸控板(可選配)

雙按鍵觸控板

USB

2.顯示單元

24”16:9觸控螢幕*2



-  16:9

-  1920x1080

-  Touch screen

VGA

COM

3.主機單元

高效無風扇電腦*2

(上下螢幕顯控電腦)

-  CPU:I7-6600U

-  RAM:8G

-  Storage :Total256G

CFast:128G(OS)

mSATA:128G(Data)

Ethernet*4

HDMI

VGA

COM

USB*2

Audio

5.機構單元

上下雙螢幕操控台

-  尺寸: 810x848x1693(mm)

-  重量:24”型約140Kg

-  具減震墊

-  模組化組裝設計(可小組件搬運通過水密門)



軍規電源接頭*1

軍規網路接頭*5

6.電源單元

無風扇電源供應器

-  110AC→24DC

-  600W 25A

110AC



無熔絲開關

安全斷電保護用





計時器

MTBF可靠度計算用





濾波器

EMC防電磁干擾用



7.其他

視訊顯控Encoder

直接將畫面以H.264壓縮輸出視訊串流

Ethernet

HDMI



薄型網路交換器*4

具8port 孔位

具網管功能

Ethernet
